Foxconn TLA-490: многоликий корпус

Героем нашего сегодняшнего обзора стал один из наиболее достойных представителей бюджетной линейки TLA от компании Foxconn. Впрочем, разница между моделями этой серии невелика: различаются дизайн передней панели и некоторые нюансы в конструкции шасси. Соответственно, средняя цена у представителей этой линейки тоже одинакова и колеблется в диапазоне $50-55. Об особенностях данного конкретного корпуса расскажем буквально в первых же строках обзора. Но для начала, как водится, список основных технических характеристик и параметров корпуса:

• Материал каркаса корпуса: сталь.
• Материал передней панели корпуса: пластик.
• Габариты: 465 x 430 x 180 мм.
• Цвет корпуса: чёрный.
• Цвет передней панели: серебристый с чёрной вентиляционной решёткой в нижней части.
• Форм - фактор: ATX Middle Tower.
• Блок питания: производитель Powerman, 350Вт.
• Внешних отсеков 5,25 дюйма: 4.
• Вешних отсеков 3,5 дюйма: 2.
• Внутренних отсеков 3,5 дюйма: 4.
• Слотов для карт расширения AGP\PCI: 7.
• Порты USB 2.0 на передней панели: 2.
• Аудиоразъём на передней панели: 1.
• Гнездо микрофона на передней панели: 1.

Дизайн

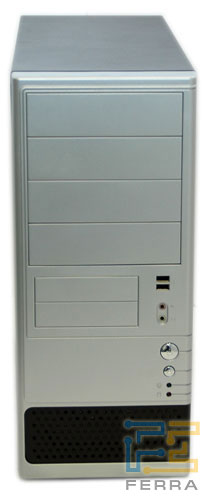

TLA-490 выпускается в одном цветовом решении - чёрный с серебристой передней панелью. Внизу панели расположена довольно крупная деталь чёрного цвета - вентиляционная решётка, загиб которой переходит на правую боковую панель. Благодаря этому элементу, корпус смотрится как единое целое, не распадаясь визуально на две части. На лицевой панели находятся два гнезда USB, разъёмы для наушников и микрофона, расположенные вертикально друг под другом, немного ниже - круглые кнопки включения и аварийной перезагрузки, а также два индикатора - питания и работы жёсткого диска.

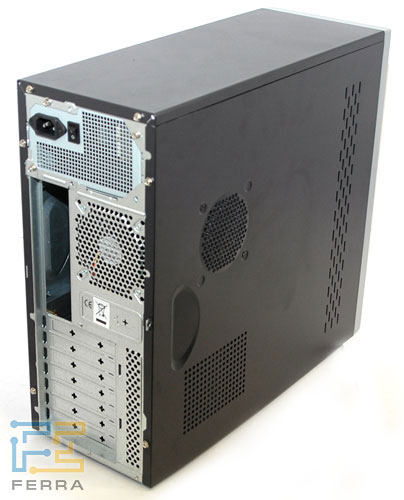

В отличие от некоторых собратьев по линейке, у этой модели кнопки Power и Reset разного размера. Учитывая, что процессорный блок чаще всего обитает под столом, возможность отличить эти две кнопки на ощупь совершенно не лишняя. На боковых поверхностях, у заднего края - углубления для пальцев, призванные, как не сложно догадаться, облегчить снятие стенок. На правой стороне, кроме того, находятся вентиляционные решётки. Конечно же, при выборе места для них руководствуются в первую очередь технологическими соображениями (разработка систем охлаждения - один из коньков производителя). Тем не менее, расположены они достаточно гармонично. Для боковой стенки внешний вид не так важен, но всё равно приятно.

Вскрытие

На внутренней стороне крышки стоит традиционный круглый синий штампик заводского ОТК (QCE - Quality Control Engineer). На нём можно посмотреть дату, когда корпус сошел с конвейера. Отмечаем, что наш подопечный был произведён 10.10.2005, и отставляем крышку в сторону.

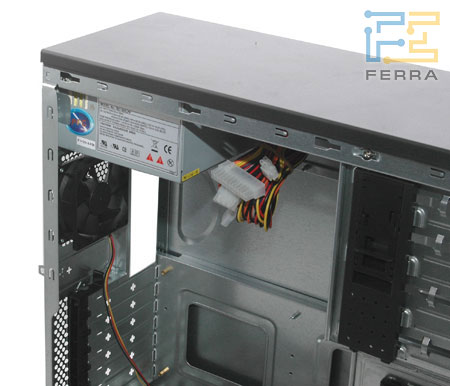

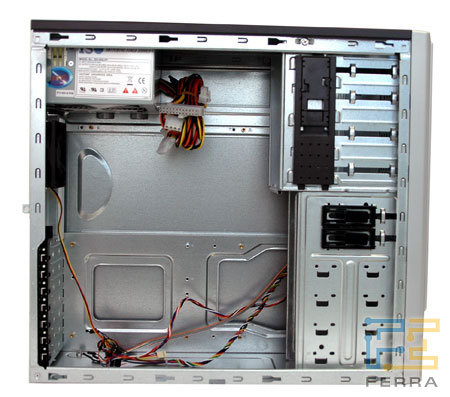

Качество сборки не вызывает никаких вопросов. Для установки внешних 5,25-дюймовых устройств предусмотрено четыре отсека. Отсеков 3,5 дюйма в общей сложности шесть. Два из них имеют выход на переднюю панель, остальные четыре - сугубо внутренние, предназначенные для жёстких дисков. Слотов для установки карт AGP\PCI или панелей с внешними портами у этого корпуса семь. На задней стенке предусмотрено также вентиляционное отверстие с возможностью крепления вентилятора 80 или 90 мм. Отдельного упоминания заслуживает конструкция панели для крепления материнской платы. По размеру она в два раза меньше, чем системная плата, верхний край которой крепится к отдельной не очень широкой планке. Кроме того, в панели прорезаны два больших окна. В результате такого решения увеличивается свободное пространство между корпусом и системной картой, что положительно сказывается на её вентиляции и охлаждении.

Итак, мы плавно подошли к вопросам питания и охлаждения. Впрочем, к конструкции шасси мы ещё вернёмся в разделе, посвящённом монтажу комплектующих.
